我国是水果生产和消费大国，水果品质的检测是水果消费过程中的重要一环。利用水果组织的光学性质进行快速、无损检测是近年来的检测趋势。近红外光（NIR）是一种电磁波，波长范围780～2 500 nm，待测物中的含氢基团如C-H、OH、S-H、N-H 等利用近红外电磁波的波粒二象性发生倍频与合频振动，引起分子变化或伴随能级的跃迁，从而获得待测物的NIR 光谱图[1-2]。现阶段该技术被广泛应用于果蔬[3]、粮食[4]、肉禽[5]、水产[6]及其副产品[7-9]的定性、定量分析。基于NIR 光谱技术的果蔬内部品质无损检测技术，是利用果蔬产品的皮、叶、肉、核等对NIR 的反射、透射、散射、吸收等特点，反映果蔬内部品质的一种无损检测方法[10]。该项技术自美国农业部1985年提出以来，经过30 多年的发展，现已广泛用于各类果蔬及农副产品的检测[11-12]。NIR 光谱技术根据采集方式分为漫反射、透射与漫透射，其中基于积分球的漫反射光谱是最常用的测定模式。NIR 光谱技术具有无需样品预处理，速度快，效率高，重现性好等优点[13]，同时也存在谱带较宽，吸收峰重叠严重，信噪比低等局限性[14]。光谱采集点[15]、样品自身性质[16-17]等都有可能引起NIR 光谱的低信噪比，需采用化学计量学方法对原始光谱进行预处理，消除干扰，挖掘有效信息。主成分分析法（Principal component analysis，PCA） 是一种常见的聚类分析方法，可以衡量不同数据源间的相似性以及把数据源分到不同的类别中。
NIR 需穿透果皮才能检测水果内部品质，然而，由于果皮有一定的厚度，表面有许多角质层和气孔[18]，与果肉有不同的光学性质，因此果皮对NIR 可能存在干扰。少量研究者考察了带皮水果的NIR 光学效应。如Saeys 等[18]在350～2 200 nm的Vis-NIR 范围对苹果皮和苹果肉的光学性质进行探究，发现随着波长的增加，苹果的散射系数会直线下降，其中果皮的散射是果肉散射的3 倍，因此果皮与果肉的光学性质有较大差别。Fraser 等[19]研究了NIR 在穿透柑橘过程中的衰减程度，用NIR 光谱仪穿刺法测定柑橘内部光的分布，初步证明NIR 能有效穿透柑橘果皮，而且发现光开始照射的厚皮部分的衰减程度很强，说明柑橘果皮有较强的干扰；比较而言，光在果肉部分的衰减程度较缓；在照射的远端果皮部分穿透力迅速下降，说明水果果皮对试验结果会有影响。石舒宁等[20]考察了不同厚度的苹果果皮（0.01～0.05 cm）和柑橘果皮（0.2～0.6 cm）对光的透射率、穿透深度、漫反射率和内部吸收率等光传输特性的影响，发现果皮越薄，透射率和穿透深度越大。当采用漫反射的检测方式时，在径向距离0.2～1.2 cm 之间，果皮厚度与漫反射率成正比，在1.2～4.0 cm 之间，果皮厚度与漫反射率成反比。柑橘类水果果皮厚度跨度较大（0.2～3.0 cm），对光的影响可能更复杂。
虽然有学者比较了不同薄厚皮水果的果皮的光学性能，探索了NIR 在水果中的穿透历程，但是操作较为复杂，尚缺乏NIR 特别是漫反射光对果皮的穿透能力研究。NIR 对果皮的穿透能力研究是NIR 技术用于水果内部品质无损检测的先决条件。本试验选择9 种厚度的水果果皮（其中6 种属于柑橘类水果），通过包裹与果肉信息不同的物质探究NIR 漫反射光谱对水果果皮的穿透性，并采用PCA 对数据进行聚类分析，为后续基于NIR 光谱技术快速、无损分析水果内部品质提供依据。
1 材料与方法
1.1 材料与试剂
从本地超市购买试验所需的梨子、猕猴桃、苹果、蜜桔、砂糖橘、沃柑、甜橙、胡柚、沙田柚，样品按照果皮厚度由薄到厚排列，擦拭表面尘土，保持果皮干净完整，将样品置于室温下保存12 h，使样品温度与室温基本一致。
1.2 仪器与设备
NIR 光谱的采集：傅里叶变换NIR 光谱仪AntarisII，美国赛默飞世尔，采用积分球漫反射模式采集完整光谱。
聚类分析：MATLAB R2010b 软件，美国迈斯沃克。
1.3 试验方法
1.3.1 光谱采集 本试验设置的NIR 波数范围为10 000～4 000 cm-1，最小间隔为4 cm-1，共采集1 557 个数据点。每个样品测量3 次，取3 条光谱的平均值作为该样本的原始光谱，为了证明NIR能穿透果皮采集到果皮后面的信息，将每种样品的光谱采集分为果皮、完整果实、果皮包裹塑料瓶盖、果皮包裹金属板4 类，考察NIR 能否透过果皮采集到塑料和金板的信息，总计获取10 条光谱。图1、图2为9 种水果的4 类NIR 光谱采集过程示意图。
图1 梨子、猕猴桃、苹果、砂糖橘的NIR 光谱采集
Fig.1 NIR spectra collection of pear，kiwi fruit，apple and 'Shatangju' mandarin

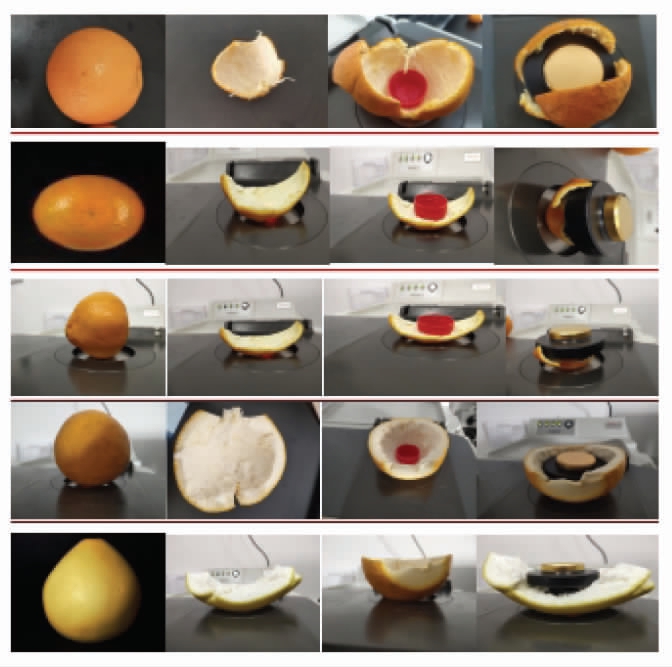

图2 沃柑、蜜桔、甜橙、胡柚、沙田柚的NIR 光谱采集
Fig.2 NIR spectra collection of fertile orange，mandarin，sweet orang，Hu You and Shatian pomelo
1.3.2 数据处理 由于仪器与环境的干扰，光谱易出现噪音及基线漂移，为挖掘有效信息，提高信噪比，对不同的光谱数据进行分类，需采用化学计量学对光谱进行预处理，本试验采用PCA 对水果果皮样品数据进行聚类分析。
2 结果与分析
2.1 NIR 光对薄皮水果果皮的穿透能力
为了探究漫反射光谱能否穿透薄皮水果果皮采集到塑料及金板的信息，以梨子、猕猴桃和苹果为对象，图3a，3c，3e 为梨子、猕猴桃和苹果的NIR 原始光谱图，从图中可发现完整果实、果皮、果皮加塑料和果皮加金板的NIR 光谱曲线在10 000 cm-1 至7 000 cm-1 内存在较大的差异。可能是NIR 漫反射光谱成功穿透梨子、猕猴桃、苹果等薄皮水果采集到完整果实中果肉以及果皮上的塑料和金板信息所致。为了更直观地体现原始光谱中所携带的信息，采取PCA 法对3 种水果的原始光谱数据进行聚类分析，图3b，3d，3f 为3 种水果的聚类分析结果。由图可见，梨子与猕猴桃的聚类分析结果得到完美的区分，苹果的NIR 光谱谱线分布情况与梨子、猕猴桃等薄皮水果情况相似，进行聚类分析后所呈现的结果也能实现完美区分。3 种水果的完整果实、果皮、果皮加塑料和果皮加金板4 类置信椭圆没有重叠之处，说明漫反射光能成功穿透梨子、猕猴桃以及苹果的果皮，采集到果肉信息。

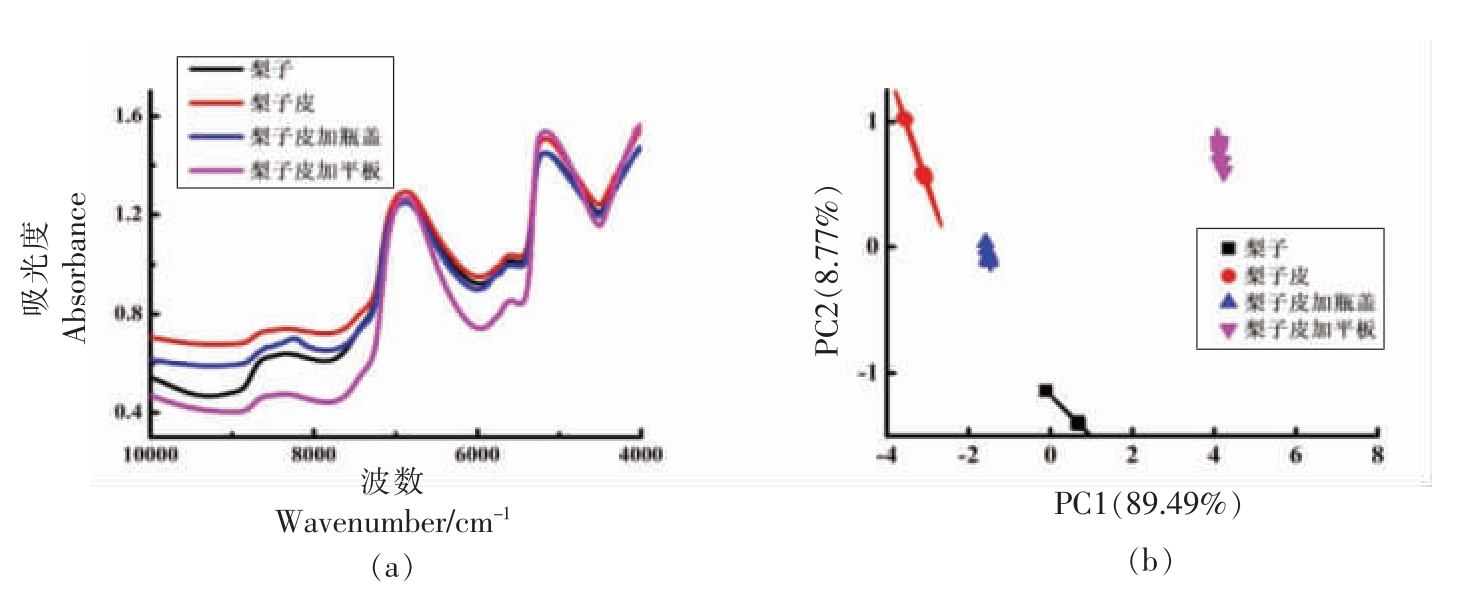

图3 NIR 漫反射光谱技术对梨子（a，b），猕猴桃（c，d）和苹果（e，f）果皮的穿透试验
Fig.3 Penetration test of pear （a，b），kiwi fruit （c，d） and apple （e，f） peel by NIR diffuse reflectance spectroscopy
2.2 NIR 对中厚果皮水果果皮的穿透能力
为了探究漫反射光谱能否穿透中厚皮水果果皮采集到塑料及金板的信息，以果皮厚度不一的砂糖橘、沃柑、蜜桔、甜橙为对象，将所采集到的光谱数据绘制成NIR 光谱图，图4为上述4 种水果的NIR 原始光谱图以及聚类分析图。由图4a，4c，4e，4g 代表的原始光谱图可知，随着水果果皮厚度的逐渐增加，果皮对光谱的干扰逐渐加大，相较于薄皮水果的NIR 光谱谱线，中厚皮水果的光谱谱线在被测波数范围内呈现出相似或相同的趋势，所对应的波峰、波谷存在少量的差异，可能是一定的背景干扰，导致了基线漂移现象的产生。为了挖掘隐藏在柑橘皮干扰中的隐藏信息，利用PCA 对其进行聚类分析，结果如图4b，4d，4f，4h 所示，从图中可发现，砂糖橘的NIR 原始光谱谱线无法直接观测到的信息，通过PCA 处理后，完整砂糖橘、砂糖橘皮、砂糖橘皮加塑料以及砂糖橘加金板的光谱数据均得到良好的区分，砂糖橘皮与完整砂糖橘的有效区分也间接说明在一定程度上NIR 光谱所采集的完整砂糖橘信息与砂糖橘皮的信息存在差异，完整砂糖橘的NIR 光谱中包含有除砂糖橘皮以外的信息。同样的，从图4d，4f，4h 中可以看出沃柑、蜜桔、甜橙的聚类分析结果仍可以得到较好的区分，说明漫反射光在采集这3 种柑橘水果的光谱信息时，仍可穿透果皮采集到内部属性信息。
图4 NIR 漫反射光谱技术对砂糖橘（a，b）、沃柑（c，d）、蜜桔（e，f）和甜橙（g，h）的果皮穿透试验
Fig.4 Penetration test of Shatangju mandarin （a，b），fertile orange （c，d），mandarin （e，f） and sweet orange （g，h） peel by NIR diffuse reflectance spectroscopy
2.3 NIR 对厚果皮水果果皮的穿透能力
为了探究漫反射光谱能否穿透厚皮水果果皮采集到塑料及金板的信息，以果皮厚度超过0.5 cm 的胡柚、沙田柚为试验对象，进行果皮穿透能力考察。图5为胡柚和沙田柚的NIR 原始光谱图及其聚类分析结果。图5a 中胡柚的NIR 光谱谱线虽然与中厚度果皮的柑橘水果的光谱图类似，即4 类光谱谱线走势一致甚至接近重叠，通过PCA处理后可发现图5b 中4 类置信椭圆完全交织在一起，这说明在采集胡柚的光谱信息中，所测得的信息绝大部分来自于果皮，漫反射光并未穿透果皮采集到塑料及金板的信息。随着水果果皮厚度逐渐增加，从胡柚的聚类分析结果来看，漫反射光已无法穿透胡柚果皮，为了进一步验证是否漫反射无法穿透厚皮柑橘水果，对果皮更厚的沙田柚同步进行漫反射光穿透试验，图5c，5d 为沙田柚的NIR 原始光谱图以及聚类分析结果。由图5可见，沙田柚的聚类分析结果显示出并无区分的迹象，沙田柚、沙田柚皮、沙田柚加金板以及沙田柚加塑料4 者之间的置信椭圆重叠率极高，与胡柚聚类分析结果一致。这说明当被测水果的果皮厚度超过2 cm 时，仅用漫反射光已无法穿透果皮。

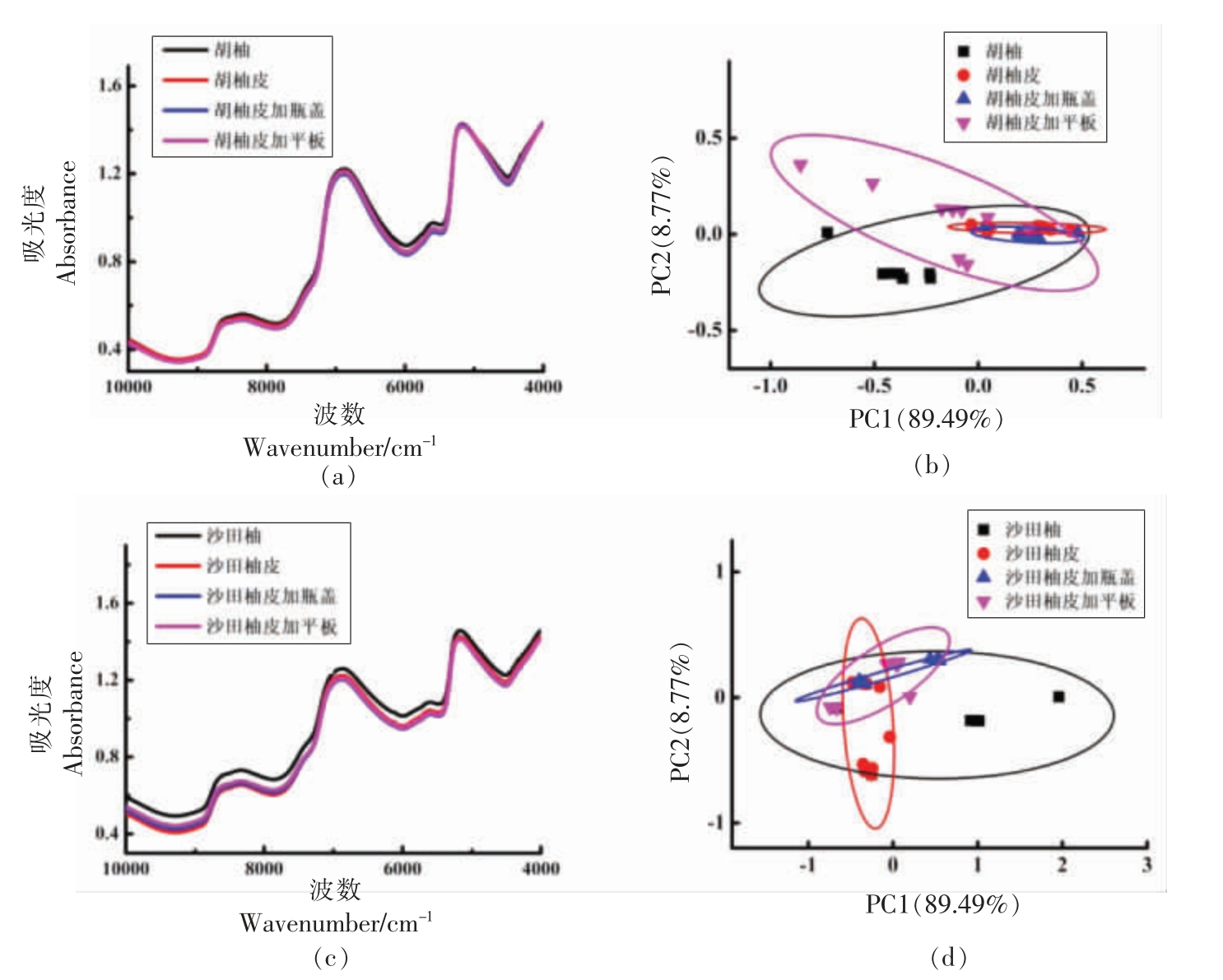

图5 NIR 漫反射光谱技术对胡柚（a，b）和沙田柚（c，d）的穿透试验
Fig.5 Penetration test of Hu You （a，b） and Shatian pomelo （c，d） peel by NIR diffuse reflectance spectroscopy
3 结论
本试验考察了NIR 漫反射光穿透薄皮水果（梨、猕猴桃和苹果）、中厚度果皮水果（砂糖橘、蜜桔、沃柑和甜橙）和厚果皮水果（胡柚和沙田柚）的果皮的能力以及穿透多厚果皮采集到内部属性信息的能力。为探究NIR 漫反射光能否穿透果皮采集到果皮后的信息，同时采集水果完整果实、果皮、果皮包裹塑料、果皮包裹金板的光谱，并结合PCA 方法对光谱数据进行聚类分析。结果表明：漫反射光对梨子、猕猴桃和苹果这类薄皮水果的穿透性较好，可以获取深层果肉的品质信息。随着果皮的逐渐增厚，果皮对光谱的干扰逐渐加大，原始光谱图不能直观看出光谱差异，经PCA 预处理后，发现砂糖橘、蜜桔、沃柑和甜橙的4 类光谱可以完全区分开来，漫反射光可以穿透中厚度果皮的水果，而无法获得胡柚以及沙田柚等较厚果皮（2 cm 以上）水果的内部信息。
